Druckmessgeräte mit Rohrfeder - Rohrfedermanometer

Rohrfedermanometer besitzen kreisförmig gebogene Rohre mit einem ovalem Querschnitt.
Der zu messende Druck wirkt auf die Innenseite des Rohres, dadurch nähert sich der Ovalquerschnitt der Kreisform an.
Durch die Krümmung des Federrohres entstehen Ringspannungen, welche die Feder aufbiegen. Das nicht eingespannte Federende verändert durch diese Bewegung seine Lage, die das Maß für den Druck darstellt. Die Bewegung wird über ein Zeigewerk angezeigt.

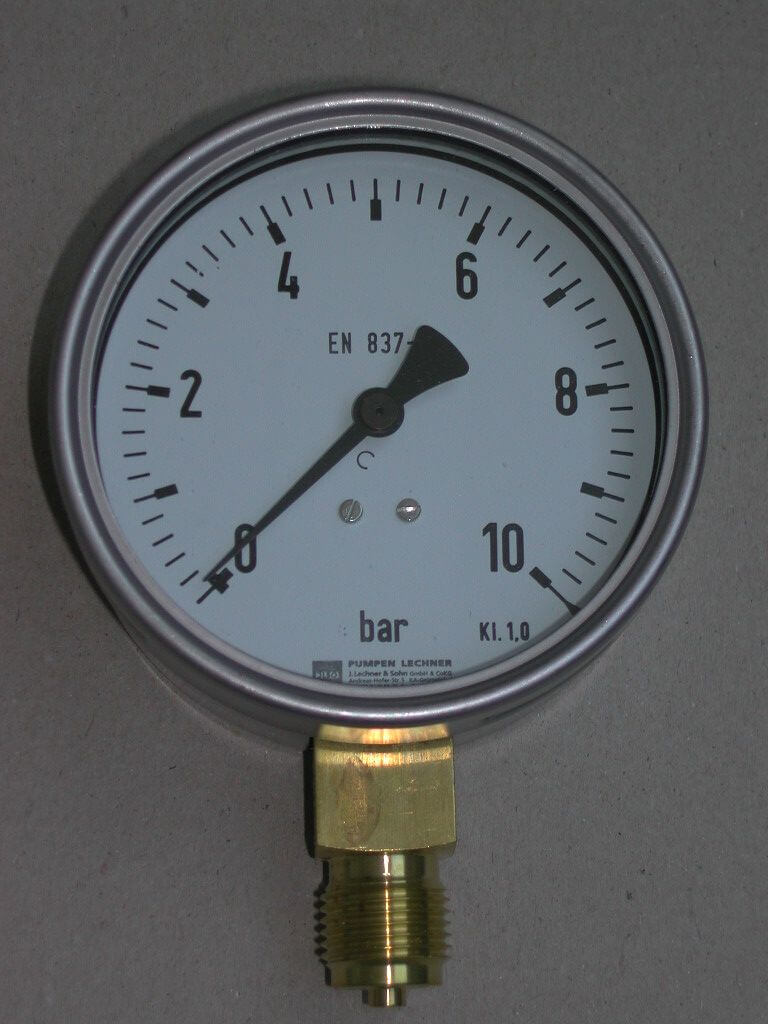

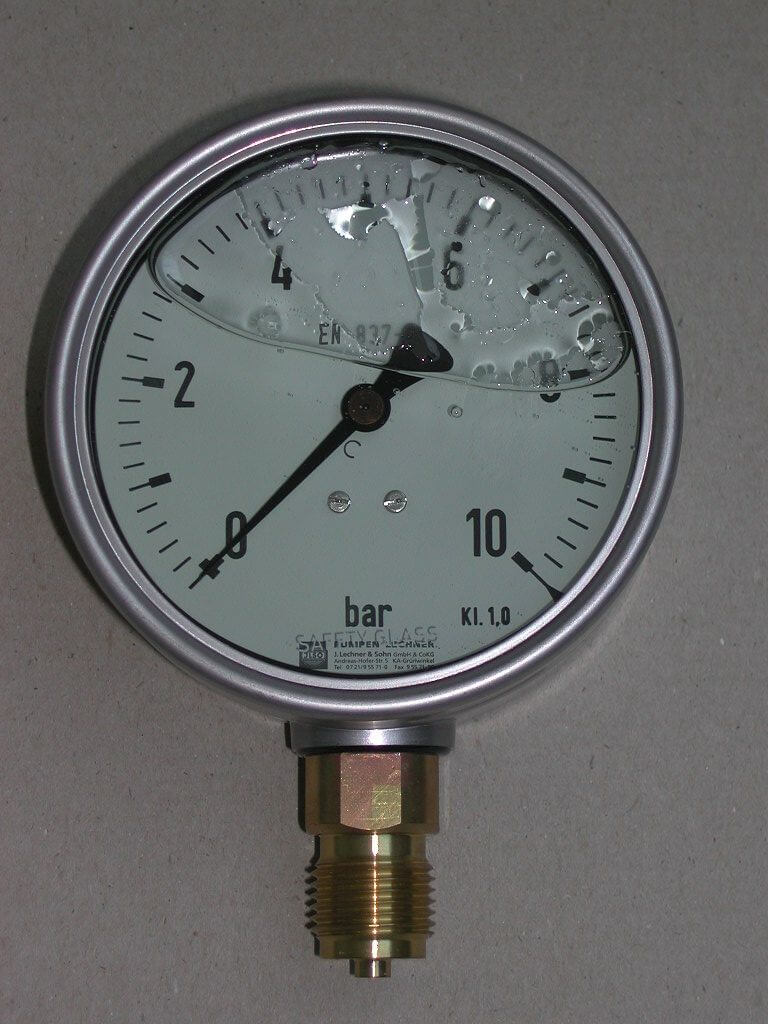

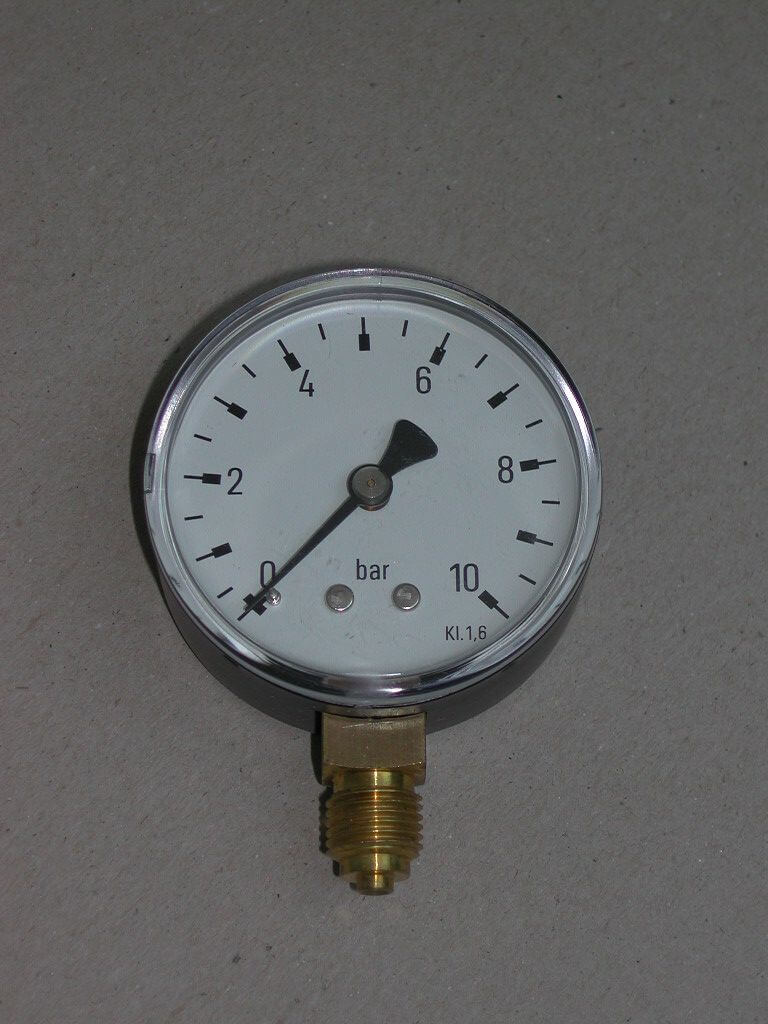

Rohrfedermanometer gibt es mit einem Anschluss unten als auch Anschluss hinten. Zusätzlich stehen Ausführungen mit vorderem oder hinterem Rand sowie mit Dreikant-Frontring zur Verfügung. Angewendet werden Rohrfedermanometer für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Messstoffe.
